변압기는 전력 시스템의 핵심 요소로, 전압을 변환하여 전력을 효율적으로 전달하고 안전하게 사용하는 데 필수적인 장치입니다. 이 글에서는 변압기의 구성, 작동 원리, 종류, 실제 사례, 유지 보수, 그리고 미래 기술 동향까지 포괄적으로 다루어보겠습니다.
변압기의 기본원리
변압기는 패러데이의 전자기 유도 법칙에 기반하여 교류 전압을 변환하는 장치로, 다음과 같은 과정으로 작동합니다:

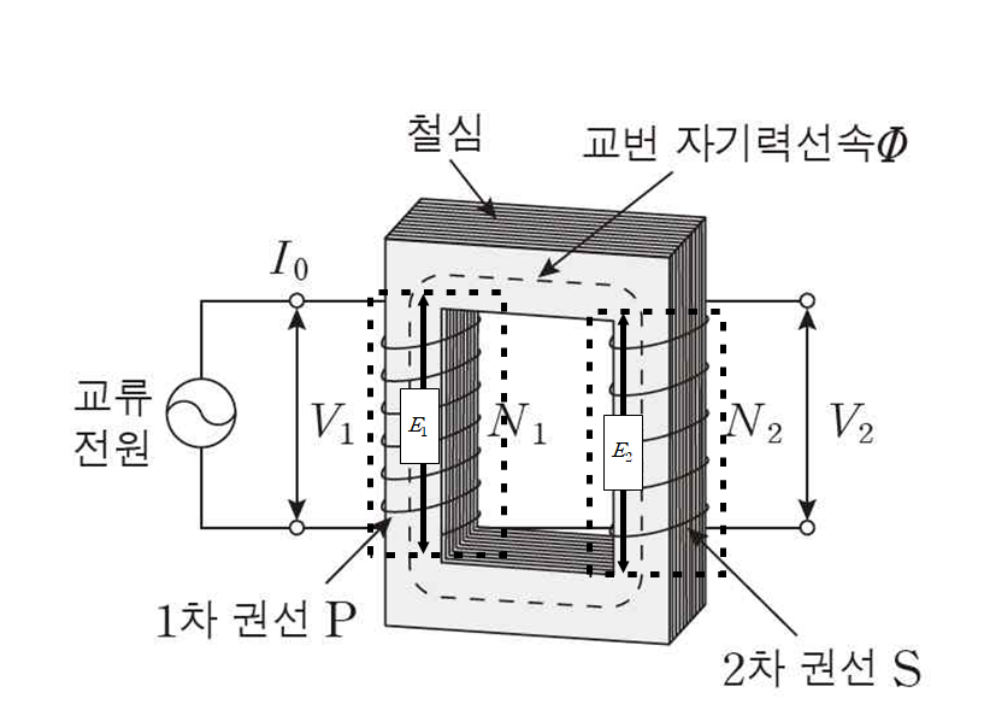

- 구조:
- **1차 코일(권선)**과 **2차 코일(권선)**이 철심을 공유하며 구성됩니다.
- 철심은 자기장을 효율적으로 전달하는 역할을 합니다
- 전압 변환 과정:
- 1차 코일에 교류 전압을 인가하면 교번 자기장이 생성됩니다.
- 이 자기장이 철심을 통해 2차 코일에 전달되며, 유도 기전력이 발생합니다
- 전압 변환 비율은 코일의 **권수비(N₂/N₁)**에 따라 결정됩니다:V2V1=N2N1
- 예: 1차 권선이 100회, 2차 권선이 10회일 때, 입력 전압 220V는 22V로 감압됩니다
- 에너지 보존:
- 이론적으로 입력 전력(P1=V1×I1)과 출력 전력(P2=V2×I2)은 동일합니다
- 고압 송신 시 전류를 줄여 **송전 손실(I2R)**을 최소화하는 것이 변압기의 주요 목적입니다
변압기 구성요소
변압기는 다음과 같은 주요 구성 요소로 이루어져 있습니다
- 철심(Core): 자기 회로를 형성하여 자속을 전달하는 역할을 합니다.
- 1차 권선(Primary Winding): 입력 전압이 인가되는 코일입니다.
- 2차 권선(Secondary Winding): 변환된 전압이 출력되는 코일입니다.
- 절연체(Insulation): 권선 간의 전기적 절연을 제공합니다.
- 냉각 장치(Cooling System): 발생하는 열을 방출하여 변압기의 온도를 조절합니다.
- 보호 장치(Protection Devices): 과전류, 과전압 등 이상 상태로부터 변압기를 보호합니다.

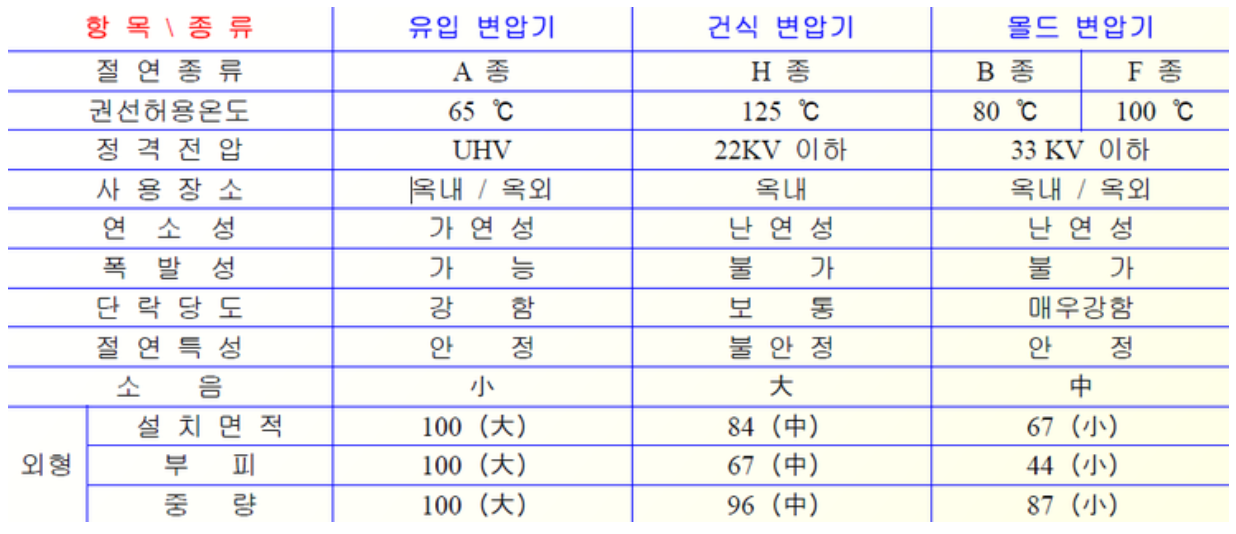

변압기 절연등급
변압기 관련 기출문제 및 해설
1. 단상 변압기의 무부하 상태에서 무부하손 계산
해설: 무부하손은 기본파 전압과 전류의 유효전력을 계산하여 구합니다. 고조파 전류는 무부하손 계산에 포함되지 않으므로, 기본파 전압과 전류만 고려합니다.
- 기본파 전압: V = 200 V
- 기본파 전류: I = 3 A
- 위상차: 60° - 30° = 30°
무부하손 P = V × I × cos(θ) = 200 × 3 × cos(30°) ≈ 200 × 3 × 0.866 ≈ 519.6 W
그러나 이 값은 실효값이 아닌 최대값을 사용한 계산이므로, 실효값으로 변환해야 합니다.
- 실효값 전압: V_rms = 200 / √2 ≈ 141.42 V
- 실효값 전류: I_rms = 3 / √2 ≈ 2.12 A
따라서, P = V_rms × I_rms × cos(θ) ≈ 141.42 × 2.12 × 0.866 ≈ 259.8 W
정답: 약 259.8 W
2. 단상 변압기 병렬 운전 시 부하전류 분담
문제: 단상 변압기를 병렬 운전할 경우 부하전류의 분담은 어떻게 되는가?
해설: 병렬 운전 시 각 변압기의 부하전류 분담은 변압기의 정격 용량에 비례하고, 임피던스에 반비례합니다.
- I₁ : I₂ = (S₁ / Z₁) : (S₂ / Z₂)
여기서 S는 정격 용량, Z는 임피던스입니다.
정답: 용량에 비례하고 임피던스에 반비례한다.
3. 변압기의 절연 방식에 대한 설명
문제: 변압기의 절연 방식에 대한 설명으로 옳지 않은 것은?
- 건식 변압기는 절연유를 사용하지 않는다.
- 유입 변압기는 절연유를 사용하여 냉각과 절연을 동시에 수행한다.
- 가스 절연 변압기는 SF₆ 가스를 절연 매체로 사용한다.
- 건식 변압기는 주로 대용량 변압기에 사용된다.
해설: 건식 변압기는 절연유를 사용하지 않고 공기나 고체 절연체를 사용하며, 주로 소용량 변압기에 사용됩니다. 대용량 변압기에는 주로 유입 변압기가 사용됩니다.
정답:
- 건식 변압기는 주로 대용량 변압기에 사용된다.
4. 변압기의 효율이 최대가 되는 조건
문제: 변압기의 효율이 최대가 되는 조건은?
해설: 변압기의 효율은 부하에 따라 달라지며, 효율이 최대가 되는 조건은 철손과 동손이 같을 때입니다.
- P_철손 = P_동손
이때의 부하를 정격 부하의 약 75%로 설계하는 경우가 많습니다.
정답: 철손과 동손이 같을 때
변압기의 종류
- 승압 변압기(Step-up Transformer): 전압을 상승시키는 변압기입니다.
- 강압 변압기(Step-down Transformer): 전압을 하강시키는 변압기입니다.
- 자동 변압기(Autotransformer): 1차와 2차 권선이 전기적으로 연결된 변압기입니다.
- 건식 변압기(Dry-type Transformer): 절연유를 사용하지 않고 공기로 냉각되는 변압기입니다.
- 오일 침지 변압기(Oil-immersed Transformer): 절연유로 냉각되는 변압기입니다.
- 삼상 변압기(Three-phase Transformer): 삼상 전력을 변환하는 변압기입니다.
